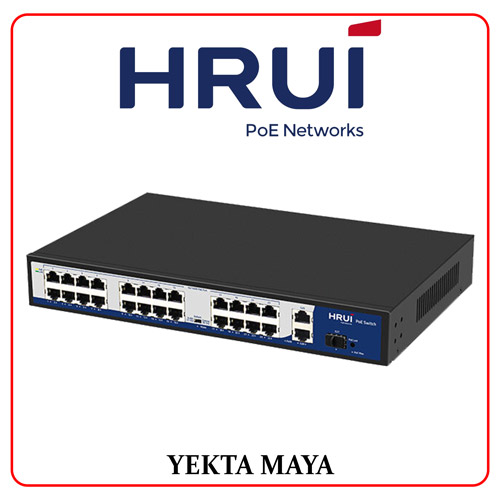

سوئیچ شبکه HRUI HR900-AF-2421GS-300 یک سوئیچ PoE با 24 پورت 10/100Mbps PoE، 2 پورت گیگابیتی Uplink RJ45 و 1 پورت گیگابیتی SFP است. این دستگاه از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی کرده و با توان خروجی 300 وات برای تأمین برق تجهیزات تحت شبکه طراحی شده است.

این سوئیچ دارای ظرفیت سوئیچینگ 10.8Gbps، نرخ ارسال بسته 8.03Mpps، حافظه بافر 768Kbit و جدول آدرس 2K MAC است. همچنین از روش انتقال Store and Forward استفاده می‌کند.

کلید VLAN / Default / Extend سه حالت کاری مختلف را در اختیار کاربر قرار می‌دهد:

• VLAN: پورت‌های 1 تا 24 از یکدیگر ایزوله بوده و فقط با پورت‌های 25 تا 27 ارتباط دارند. در این حالت قابلیت PoE Watchdog فعال است.
• Default: تمامی پورت‌ها با یکدیگر ارتباط دارند، فاصله انتقال تا 100 متر بوده و سرعت به‌صورت تطبیقی 10/100Mbps است. در این حالت PoE Watchdog غیرفعال است.
• Extend: انتقال داده و برق در پورت‌های 9 تا 24 تا فاصله 250 متر امکان‌پذیر بوده و سرعت انتقال به 10Mbps محدود می‌شود. در این حالت PoE Watchdog فعال است.

مشخصات فنی

رابط‌ها

• 24 پورت 10/100Mbps PoE
• 2 پورت گیگابیتی RJ45 Uplink
• 1 پورت گیگابیتی SFP
• ورودی برق AC 100 تا 240 ولت، 50/60 هرتز

عملکرد

• ظرفیت سوئیچینگ: 10.8Gbps
• نرخ ارسال بسته: 8.03Mpps
• حافظه بافر: 768Kbit
• جدول آدرس MAC: 2K
• روش انتقال: Store and Forward

استانداردها

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3x
• IEEE 802.3z
• IEEE 802.3af
• IEEE 802.3at

مشخصات PoE

• استاندارد PoE: IEEE 802.3af (15.4W)
• استاندارد PoE+: IEEE 802.3at (30W)
• ولتاژ خروجی PoE: DC 44 تا 57 ولت
• توان هر پورت PoE: کمتر از 30 وات
• بودجه توان PoE: 290 وات

منبع تغذیه

• ورودی برق: AC 100-240V، فرکانس 50/60Hz
• آداپتور: DC 52V / 5.76A
• مصرف برد اصلی: 6.6 وات

حفاظت

• محافظت در برابر صاعقه: 4KV (حالت Common Mode)، 2KV (حالت Differential Mode)
• محافظت در برابر الکتریسیته ساکن (ESD): 8KV هوایی، 6KV تماسی (Class B)

ابعاد و وزن

• ابعاد دستگاه: 320 × 207 × 45 میلی‌متر
• ابعاد بسته‌بندی: 370 × 290 × 85 میلی‌متر
• وزن خالص: 1.79 کیلوگرم
• وزن بسته‌بندی: 2.32 کیلوگرم

شرایط محیطی

• دمای کاری: 0 تا 40 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 70 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 95 درصد (بدون میعان)

نصب

• نصب رومیزی (Desktop)

تعداد فن

• بدون فن

نشانگرهای LED

• PWR: نمایش وضعیت روشن یا خاموش بودن دستگاه
• Mode: نمایش وضعیت VLAN، Default یا Extend
• LED سبز پورت‌های 1 تا 27: نمایش وضعیت اتصال و انتقال داده
• LED زرد پورت‌های 1 تا 24: نمایش وضعیت PoE
• PoE Max:
  • روشن: مصرف توان PoE کمتر از 90٪
  • چشمک‌زن: مصرف توان PoE بین 90 تا 95٪
  • خاموش: مصرف توان PoE بین 95 تا 100٪

کلیدها

• PoE LED: تغییر نمایش LED بین وضعیت Link & Data (سبز) و PoE (زرد)
• VLAN / Default / Extend: انتخاب حالت عملکرد سوئیچ

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• گواهی محصول
