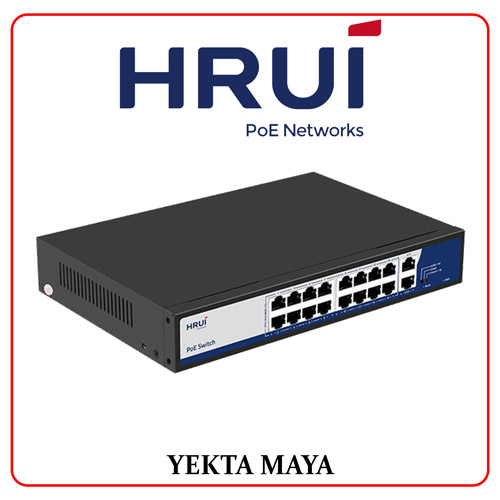

سوئیچ شبکه HRUI HR901-AF-1621GS-300 یک سوئیچ PoE با 16 پورت 10/100Mbps PoE، دو پورت گیگابیتی Uplink و یک پورت گیگابیتی SFP Uplink است. این دستگاه از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی کرده و با توان 300 وات برای تأمین برق تجهیزات تحت شبکه طراحی شده است.

این سوئیچ دارای ظرفیت سوئیچینگ 9.2Gbps، نرخ ارسال بسته 6.844Mpps، حافظه بافر 1.5Mb، جدول آدرس 2K MAC و پشتیبانی از Jumbo Frame تا 9216 بایت است. همچنین از روش انتقال Store and Forward بهره می‌برد و دارای MTBF برابر با 100,000 ساعت است.

کلید DIP Switch سه حالت کاری مختلف را در اختیار کاربر قرار می‌دهد:

• OFF (Normal): تمامی پورت‌ها با یکدیگر ارتباط دارند، فاصله انتقال تا 100 متر بوده و سرعت به‌صورت تطبیقی 10/100Mbps است.
• VLAN: پورت‌های PoE (1 تا 16) از یکدیگر ایزوله شده و فقط با پورت‌های Uplink ارتباط دارند.
• Extend: انتقال داده و برق در پورت‌های 1 تا 16 تا فاصله 250 متر امکان‌پذیر بوده و سرعت انتقال به 10Mbps محدود می‌شود.

مشخصات فنی

رابط‌ها

• 16 پورت 10/100Mbps PoE
• 2 پورت 1000Mbps Uplink Ethernet
• 1 پورت 1000Mbps SFP Uplink
• ورودی برق AC 100 تا 240 ولت، 50/60 هرتز

عملکرد

• ظرفیت سوئیچینگ: 9.2Gbps
• نرخ ارسال بسته: 6.844Mpps
• حافظه بافر: 1.5Mb
• جدول آدرس MAC: 2K
• پشتیبانی از Jumbo Frame تا 9216 بایت
• روش انتقال: Store and Forward
• MTBF: 100,000 ساعت

استانداردها

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3z
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at

استانداردهای صنعتی

• EMI: FCC Part 15 CISPR (EN55032) Class A
• EMS: EN61000-4-2 (ESD)
• EN61000-4-4 (EFT)
• IEC 60068-2-27 (Shock)
• IEC 60068-2-32 (Free Fall)
• IEC 60068-2-6 (Vibration)

کابل‌های قابل پشتیبانی

• 10Base-T: کابل Cat3، Cat4، Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 100Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 1000Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)

گواهینامه‌ها

• CE
• FCC
• RoHS

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 85 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 90 درصد (بدون میعان)
• حداکثر ارتفاع کاری: 10,000 فوت
• حداکثر ارتفاع نگهداری: 10,000 فوت

نشانگرها

• PWR: نمایش وضعیت تغذیه
• SW: نمایش وضعیت DIP Switch
• LED پورت‌های 1 تا 19: نمایش وضعیت اتصال و انتقال داده

ابعاد و وزن

• ابعاد دستگاه: 319 × 207 × 45 میلی‌متر
• ابعاد بسته‌بندی: 370 × 270 × 85 میلی‌متر
• وزن خالص: 1.8 کیلوگرم
• وزن بسته‌بندی: 2.3 کیلوگرم

منبع تغذیه

• ولتاژ ورودی: AC 100-240V
• منبع تغذیه: 52V / 3.8A یا 52V / 5.76A

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• گواهی محصول
• یک جفت براکت نصب
