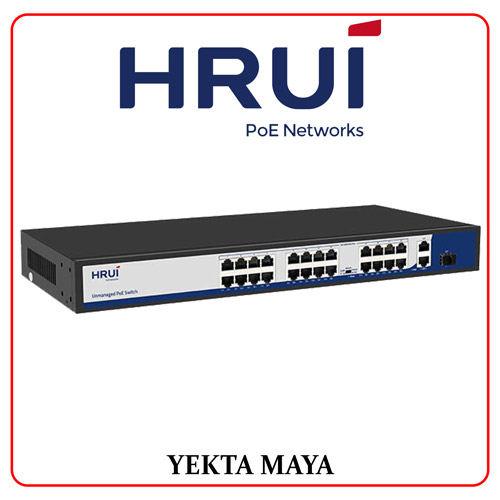

سوئیچ شبکه HRUI HR901-AF-2421GS-400 یک سوئیچ PoE با 24 پورت 10/100Mbps PoE، 2 پورت گیگابیتی Uplink RJ45 و 1 پورت گیگابیتی SFP است. این دستگاه از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی کرده و با توان کلی 400 وات برای تأمین برق تجهیزات تحت شبکه طراحی شده است.

این سوئیچ دارای ظرفیت سوئیچینگ 10.8Gbps، نرخ ارسال بسته 8.035Mpps، حافظه بافر 1.5Mb، جدول آدرس 2K MAC، پشتیبانی از Jumbo Frame تا 9216 بایت و روش انتقال Store and Forward است. همچنین دارای MTBF برابر با 100,000 ساعت است.

کلید DIP Switch سه حالت کاری مختلف را در اختیار کاربر قرار می‌دهد:

• VLAN: پورت‌های PoE (1 تا 24) از یکدیگر ایزوله شده و فقط با پورت‌های Uplink ارتباط دارند.
• OFF (Default): تمامی پورت‌ها با یکدیگر ارتباط دارند، فاصله انتقال تا 100 متر بوده و سرعت به‌صورت تطبیقی 10/100Mbps است.
• Extend: انتقال داده و برق در پورت‌های 9 تا 24 تا فاصله 250 متر امکان‌پذیر بوده و سرعت انتقال به 10Mbps محدود می‌شود.

مشخصات فنی

رابط‌ها

• 24 پورت 10/100Mbps PoE
• 2 پورت گیگابیتی Ethernet Uplink
• 1 پورت گیگابیتی SFP
• ورودی برق AC 100 تا 240 ولت، 50/60 هرتز

عملکرد

• توان کل: 400 وات (52V / 7.69A)
• ظرفیت سوئیچینگ: 10.8Gbps
• نرخ ارسال بسته: 8.035Mpps
• حافظه بافر: 1.5Mb
• جدول آدرس MAC: 2K
• پشتیبانی از Jumbo Frame تا 9216 بایت
• روش انتقال: Store and Forward
• MTBF: 100,000 ساعت

استانداردها

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at

استانداردهای صنعتی

• EMI: FCC Part 15 CISPR (EN55032) Class A
• EMS: EN61000-4-2 (ESD)
• EN61000-4-4 (EFT)
• EN61000-4-5 (Surge)

کابل‌های قابل پشتیبانی

• 10BASE-T: کابل Cat3، Cat4، Cat5 UTP (حداکثر 100 متر)
• 100BASE-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 1000BASE-TX: کابل Cat5 یا بالاتر UTP/STP (حداکثر 100 متر)

فیبر نوری قابل پشتیبانی

مالتی مود

• 50/125
• 62.5/125
• 100/140 میکرون

سینگل مود

• 8/125
• 8.7/125
• 9/125
• 10/125 میکرون

گواهینامه‌ها

• CE
• FCC
• RoHS

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 85 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 90 درصد (بدون میعان)
• حداکثر ارتفاع کاری: 10,000 فوت
• حداکثر ارتفاع نگهداری: 10,000 فوت

ابعاد و وزن

• ابعاد دستگاه: 440 × 205 × 44 میلی‌متر
• ابعاد بسته‌بندی: 500 × 290 × 85 میلی‌متر
• وزن خالص: 2.2 کیلوگرم
• وزن بسته‌بندی: 2.5 کیلوگرم

منبع تغذیه

• ولتاژ ورودی: AC 100-240V
• منبع تغذیه: 52V / 7.69A

نشانگرهای LED

• PWR: نمایش وضعیت روشن یا خاموش بودن دستگاه
• SW (DIP): نمایش وضعیت کلید عملکرد
• LED پورت‌های 1 تا 27: نمایش وضعیت اتصال و انتقال داده

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• گواهی محصول
• یک جفت براکت نصب
