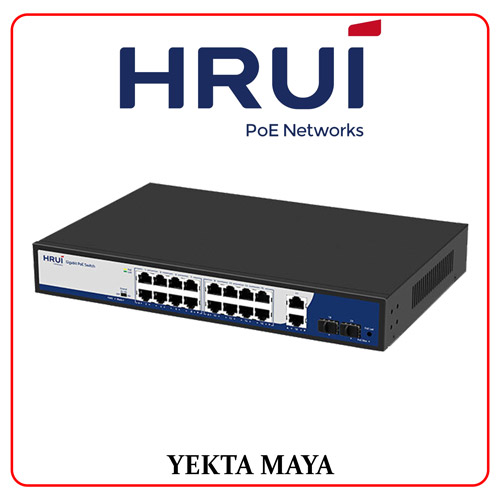

سوئیچ شبکه HRUI HR900-AFG-1622S-300 یک سوئیچ PoE گیگابیتی با 16 پورت Gigabit PoE، دو پورت گیگابیتی Uplink RJ45 و دو پورت گیگابیتی SFP است. این دستگاه از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی کرده و با توان کلی 300 وات برای تغذیه تجهیزات تحت شبکه طراحی شده است.

این سوئیچ از چیپست EN8850DH + RTL8238B بهره می‌برد و دارای ظرفیت سوئیچینگ 40Gbps، نرخ ارسال بسته 29.76Mpps، حافظه بافر 3Mbit و جدول آدرس 8K MAC است. همچنین از روش انتقال Store and Forward استفاده می‌کند.

پورت‌های PoE دارای ولتاژ خروجی DC 44 تا 57 ولت بوده و از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کنند. در حالت Extend، پورت‌های 9 تا 16 با سرعت 10Mbps فعال شده و امکان انتقال داده و برق تا فاصله 250 متر را فراهم می‌کنند. در این حالت قابلیت PoE Watchdog و Port AI Mode نیز فعال می‌شود.

مشخصات فنی

رابط‌ها

• 16 پورت گیگابیتی PoE
• 2 پورت گیگابیتی Uplink RJ45
• 2 پورت گیگابیتی SFP
• ورودی برق AC 100 تا 240 ولت

چیپست

• EN8850DH
• RTL8238B

عملکرد

• ظرفیت سوئیچینگ: 40Gbps
• نرخ ارسال بسته: 29.76Mpps
• حافظه بافر: 3Mbit
• جدول آدرس MAC: 8K
• روش انتقال: Store and Forward

استانداردها

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3x
• IEEE 802.3z
• IEEE 802.3af
• IEEE 802.3at

مشخصات PoE

• استاندارد PoE: IEEE 802.3af (15.4W)
• استاندارد PoE+: IEEE 802.3at (30W)
• ولتاژ خروجی PoE: DC 44 تا 57 ولت
• سیم‌بندی تغذیه PoE: 1/2+ ، 3/6-

استانداردهای صنعتی

• EN61000-4-2 (ESD)
• EN61000-4-5 (Surge)

کابل‌های قابل پشتیبانی

• 10Base-T: کابل Cat3، Cat4، Cat5 یا بالاتر UTP/STP (حداکثر 100 متر)
• 100Base-TX: کابل Cat5 یا بالاتر UTP/STP (حداکثر 100 متر)
• 1000Base-TX: کابل Cat5 یا بالاتر UTP/STP (حداکثر 100 متر)

فیبر نوری قابل پشتیبانی

مالتی مود

• 50/125
• 62.5/125
• 100/140 میکرون

سینگل مود

• 8/125
• 8.7/125
• 9/125
• 10/125 میکرون

گواهینامه‌ها

• CE
• FCC
• RoHS

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 70 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 95 درصد (بدون میعان)

ابعاد و وزن

• ابعاد دستگاه: 320 × 207 × 44 میلی‌متر
• ابعاد بسته‌بندی: 370 × 290 × 85 میلی‌متر
• وزن خالص: 1.87 کیلوگرم
• وزن بسته‌بندی: 2.43 کیلوگرم

منبع تغذیه

• ولتاژ ورودی: AC 100-240V، فرکانس 50/60Hz
• منبع تغذیه: 52V / 5.76A

توان مصرفی

• مصرف خود دستگاه: حداکثر 10 وات
• حداکثر توان خروجی PoE: 280 وات

نشانگرهای LED

• PWR: نمایش وضعیت روشن یا خاموش بودن دستگاه
• LED سبز پورت‌های 1 تا 20: نمایش وضعیت اتصال و انتقال داده
• LED زرد پورت‌های 1 تا 16: نمایش وضعیت تغذیه PoE
• PoE Max: نمایش میزان مصرف توان PoE
  • خاموش: مصرف کمتر از 90٪
  • چشمک‌زن: مصرف بین 90 تا 95٪
  • روشن: مصرف بین 95 تا 100٪
• Mode (DIP):
  • روشن: حالت Extend فعال
  • خاموش: حالت Extend غیرفعال
• PoE LED Key: تغییر نمایش LED بین وضعیت Link & Data (سبز) و PoE (زرد)

حالت‌های کاری DIP Switch

• OFF (Default): تمامی پورت‌ها با یکدیگر ارتباط دارند، فاصله انتقال کمتر از 100 متر بوده و سرعت به‌صورت تطبیقی 10/100/1000Mbps است. حالت Port AI غیرفعال است.
• ON (Extend): پورت‌های 9 تا 16 با سرعت 10Mbps فعال شده و انتقال داده و برق تا فاصله 250 متر انجام می‌شود. در این حالت PoE Watchdog و Port AI Mode فعال هستند.

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• گواهی محصول
