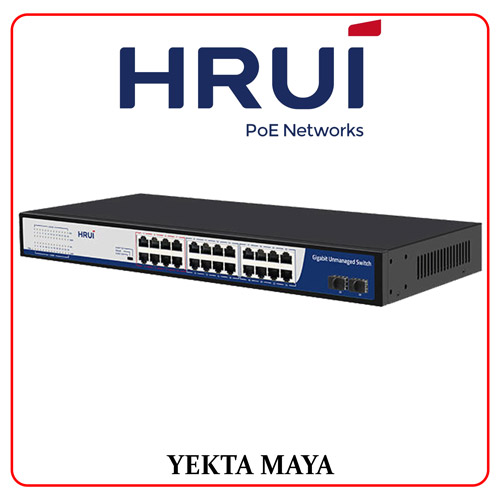

سوئیچ شبکه HRUI مدل HR-SWG10242S یک سوئیچ اترنت گیگابیتی با 24 پورت RJ45 با سرعت 10/100/1000Mbps و 2 پورت گیگابیتی SFP است که برای استفاده در شبکه‌های اداری، سازمانی و زیرساخت‌های ارتباطی طراحی شده است. این دستگاه از استانداردهای IEEE 802.3، IEEE 802.3u، IEEE 802.3ab و IEEE 802.3x پشتیبانی می‌کند و با ظرفیت سوئیچینگ 52Gbps، انتقال سریع و پایدار داده را فراهم می‌سازد.

این سوئیچ دارای نرخ ارسال بسته 38.68Mpps، حافظه بافر 4M، جدول آدرس 8K MAC، پشتیبانی از Jumbo Frame تا 9.6KB و روش انتقال Store and Forward است. همچنین طبق مشخصات ارائه‌شده، پورت‌های 1 تا 8 از قابلیت QoS پشتیبانی می‌کنند.

کلید DIP Switch سه حالت عملکرد را در اختیار کاربر قرار می‌دهد. در حالت VLAN، پورت‌های 1 تا 24 از یکدیگر ایزوله شده و فقط با پورت‌های 25 و 26 (SFP) ارتباط دارند. در حالت Default، تمامی پورت‌ها با یکدیگر ارتباط برقرار می‌کنند. در حالت Extend (Monitor Mode) نیز پورت‌های 9 تا 24 تا فاصله 250 متر با سرعت 10Mbps کار می‌کنند و پورت‌های 25 و 26 به‌عنوان Uplink مورد استفاده قرار می‌گیرند.

مشخصات فنی

رابط‌ها

• 24 پورت RJ45 با سرعت 10/100/1000Mbps
• 2 پورت گیگابیتی SFP
• ورودی برق AC 100 تا 240 ولت، 50/60 هرتز

عملکرد

• ظرفیت سوئیچینگ: 52Gbps
• نرخ ارسال بسته: 38.68Mpps
• حافظه بافر: 4M
• جدول آدرس MAC: 8K
• پشتیبانی از Jumbo Frame تا 9.6KB
• روش انتقال: Store and Forward
• MTBF: 100,000 ساعت

استانداردها

• IEEE 802.3 (10Base-T)
• IEEE 802.3u (100Base-TX)
• IEEE 802.3ab (1000Base-TX)
• IEEE 802.3x (Flow Control)

استانداردهای صنعتی

• EMI: FCC Part 15 CISPR (EN55032) Class A
• EMS: EN61000-4-2 (ESD)
• EN61000-4-4 (EFT)
• EN61000-4-5 (Surge)

کابل‌های قابل پشتیبانی

• 10Base-T: کابل Cat3، Cat4، Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 100Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 1000Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)

گواهینامه‌ها

• CE
• FCC
• RoHS

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 70 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 90 درصد (بدون میعان)
• حداکثر ارتفاع کاری: 10,000 فوت
• حداکثر ارتفاع نگهداری: 10,000 فوت

ابعاد و وزن

• ابعاد دستگاه: 440 × 204 × 44 میلی‌متر
• ابعاد بسته‌بندی: 500 × 290 × 85 میلی‌متر
• وزن خالص: 2.2 کیلوگرم
• وزن بسته‌بندی: 2.7 کیلوگرم

منبع تغذیه

• ولتاژ ورودی: AC 100-240V
• ولتاژ خروجی: 12V / 2A

حالت‌های DIP Switch

• VLAN: ایزوله شدن پورت‌های 1 تا 24 و ارتباط آن‌ها فقط با پورت‌های 25 و 26
• Default: ارتباط عادی بین تمامی پورت‌ها
• Extend (Monitor Mode): افزایش فاصله انتقال پورت‌های 9 تا 24 تا 250 متر با سرعت 10Mbps؛ پورت‌های 25 و 26 به‌عنوان Uplink

نشانگرهای LED

• PWR: نمایش وضعیت روشن یا خاموش بودن دستگاه
• Link/Act (1-26):
  • روشن: اتصال برقرار است.
  • چشمک‌زن: انتقال داده در حال انجام است.
  • خاموش: ارتباط قطع است.
• 1000M (1-26):
  • روشن: اتصال گیگابیتی برقرار است.
  • خاموش: اتصال 10/100Mbps برقرار است یا ارتباط قطع شده است.

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• کارت گارانتی
• یک جفت براکت نصب
