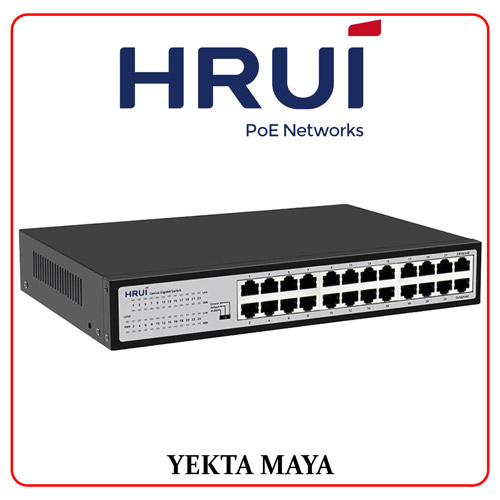

سوئیچ شبکه HRUI مدل HR-SWG10240D یک سوئیچ اترنت گیگابیتی با 24 پورت RJ45 با سرعت 10/100/1000Mbps و 2 پورت گیگابیتی Uplink است که برای استفاده در شبکه‌های اداری، تجاری و نظارتی طراحی شده است. این دستگاه از استانداردهای IEEE 802.3، IEEE 802.3u، IEEE 802.3ab و IEEE 802.3x پشتیبانی کرده و با ظرفیت سوئیچینگ 48Gbps، انتقال داده‌ای پایدار و پرسرعت را فراهم می‌کند.

این سوئیچ دارای نرخ ارسال بسته 35.71Mpps، حافظه بافر 4M، جدول آدرس 8K MAC و روش انتقال Store and Forward است. همچنین دارای MTBF برابر با 100,000 ساعت بوده و از سه حالت عملکرد VLAN، Default و Extend از طریق کلید DIP پشتیبانی می‌کند.

در حالت VLAN، پورت‌های 1 تا 22 از یکدیگر ایزوله شده و فقط با پورت‌های 23 و 24 ارتباط دارند. در حالت Default، تمامی پورت‌ها با یکدیگر ارتباط داشته و قابلیت Loop Alarm فعال است. در حالت Extend (Monitor Mode) نیز پورت‌های 1 تا 22 تا فاصله 150 متر با سرعت 100Mbps کار می‌کنند و پورت‌های 23 و 24 به‌عنوان Uplink مورد استفاده قرار می‌گیرند.

مشخصات فنی

رابط‌ها

• 24 پورت RJ45 با سرعت 10/100/1000Mbps
• 2 پورت گیگابیتی Uplink
• ورودی برق AC 100 تا 240 ولت

عملکرد

• ظرفیت سوئیچینگ: 48Gbps
• نرخ ارسال بسته: 35.71Mpps
• حافظه بافر: 4M
• جدول آدرس MAC: 8K
• پشتیبانی از Jumbo Frame تا 4KB
• روش انتقال: Store and Forward
• MTBF: 100,000 ساعت

استانداردها

• IEEE 802.3 (10Base-T)
• IEEE 802.3u (100Base-TX)
• IEEE 802.3ab (1000Base-TX)
• IEEE 802.3x (Flow Control)

استانداردهای صنعتی

• EMI: FCC Part 15 CISPR (EN55032) Class A
• EMS: EN61000-4-2 (ESD)
• EN61000-4-4 (EFT)
• EN61000-4-5 (Surge)

کابل‌های قابل پشتیبانی

• 10Base-T: کابل Cat3، Cat4، Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 100Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)
• 1000Base-TX: کابل Cat5 یا بالاتر UTP (حداکثر 100 متر)

گواهینامه‌ها

• CE
• FCC
• RoHS

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 70 درجه سانتی‌گراد
• رطوبت کاری: 10 تا 90 درصد (بدون میعان)
• رطوبت نگهداری: 5 تا 90 درصد (بدون میعان)
• حداکثر ارتفاع کاری: 10,000 فوت
• حداکثر ارتفاع نگهداری: 10,000 فوت

ابعاد و وزن

• ابعاد دستگاه: 270 × 180 × 44 میلی‌متر
• ابعاد بسته‌بندی: 312 × 262 × 85 میلی‌متر
• وزن خالص: 1.1 کیلوگرم
• وزن بسته‌بندی: 2.6 کیلوگرم

منبع تغذیه

• ولتاژ ورودی: AC 100-240V
• ولتاژ خروجی آداپتور: 12V / 2A

حالت‌های DIP Switch

• VLAN: ایزوله شدن پورت‌های 1 تا 22 و ارتباط آن‌ها فقط با پورت‌های 23 و 24
• Default: حالت عادی همراه با پشتیبانی از Loop Alarm
• Extend (Monitor Mode): افزایش فاصله انتقال پورت‌های 1 تا 22 تا 150 متر با سرعت 100Mbps؛ پورت‌های 23 و 24 به‌عنوان Uplink

نشانگرهای LED

• PWR: نمایش وضعیت روشن یا خاموش بودن دستگاه
• Loop: نمایش وضعیت Loop Alarm
• Link: نمایش وضعیت اتصال و انتقال داده

اقلام داخل بسته

• سوئیچ شبکه
• کابل برق
• دفترچه راهنما
• کارت گارانتی
• یک جفت براکت نصب
